E381S German Zeppelin Radio

E381 S German Zeppelin Radio Receiver Dated 1937	Hindenburg over New York

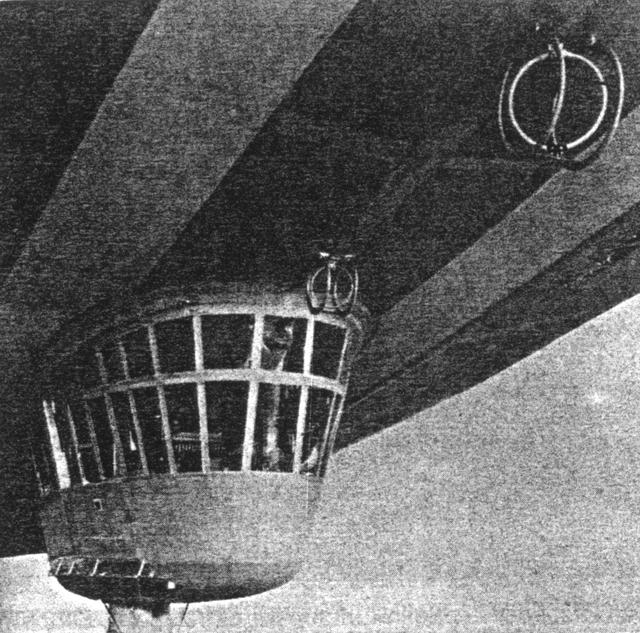

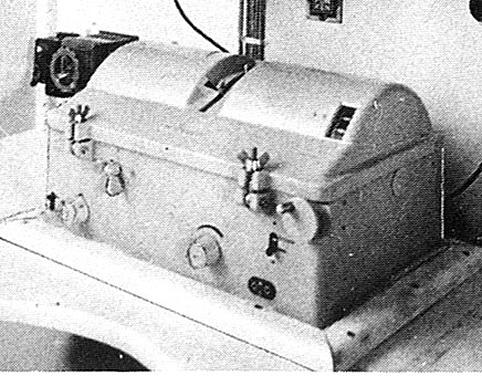

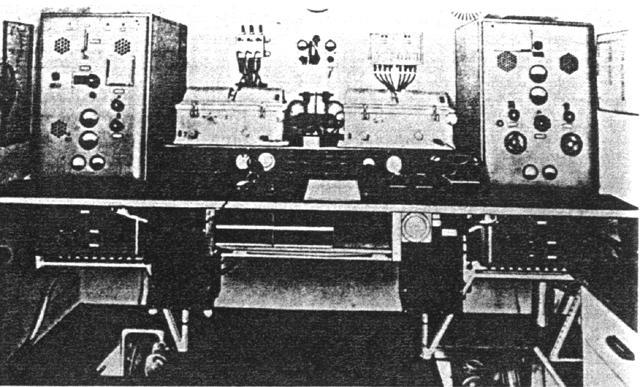

LZ129, "Hindenburg Radio Room" mit200-W-KW- Sender S 355 F (4,3-17,0 MHz), 2x E 381 H (15 kHz-21 MHz) und 200-W-LW-Sender S 354 F (111-525 kHz)	Kabine des LZ 129 mit kompensierten Peilrahmen fur Peiler "A" unt "B", dahinter fur "C"

German Description of Radio Receiver E 381S and E 381H.
Das Luftschiff LZ 129 "Hindenburg" aus dem Jahre 1936 bekam folgende Ausrustung: Einen 200-W-LW-Sender S354 F (111-525 kHz), einen 200-W-KW-Sender S 355, F (4,3-17 MHz) und zwei, Allwellenempfanger E 381 H, (15-20000 kHz). Zu diesen Geraten kam noch eine Spezial-Peilaniage, bestehend aus einem Peil- und Zielflugempfanger E 397 N (165-1000 kHz) und zwei Zielflugempfangern C 111/35 (157-415 kHz), deren Zusammenwirken weiter unten naher beschrieben wird.

Nach der Ubemahme der Seeflugzeuge und ihrer Horste durch die Luftwaffe waren bei der luftwaffe auch verschiedene, von der Reichs- bzw. Kriegsmarine eingefuhrte Empfanger zu finden. Hier sind u. a. zu nennen der Allwellenempfanger E 381 S= Spez. 860 Bs (15-20000 kHz), ein Vierrbhren-Zweikreisempfanger mit 1x RES 094 und 3x RE 084, wegen seiner Bauform mit Spulenrevolver auch "Brotkasteia" genannt (s. a. Kap. 7.2/Band 1).

Brief English Description of Radio Receiver E 318S and E 381H.

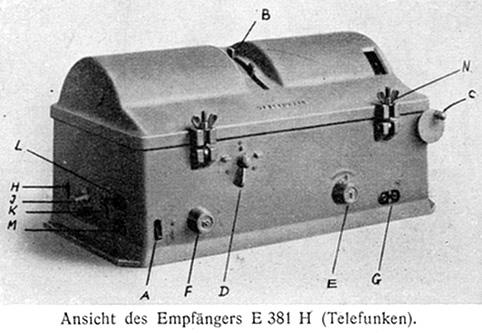

The E 318S Radio Receiver was used in 1936-37 by the German Navy and German Air Force on the Zeppelins. E 381H has not got the meter installed, two of them were used in the famous Hindenburg ( see pictures above ). Because of it's shape it was also known as the " Bread Bin Radio! "

Made from a very light alloy "probably Zinc". The set measures 26*57*30 Cm, and weighs just under 20 Kg's!
The E 318S is a All Wave Receiver, 15 Khz - 20,000 Khz in 10 Bands.
Telefunken Spec. No. " Spez 860 Bs ".
Uses 3* RE084 and 1* RES094 Tubes, with 4 Volt Heaters, HT 80 to 90 Volts.

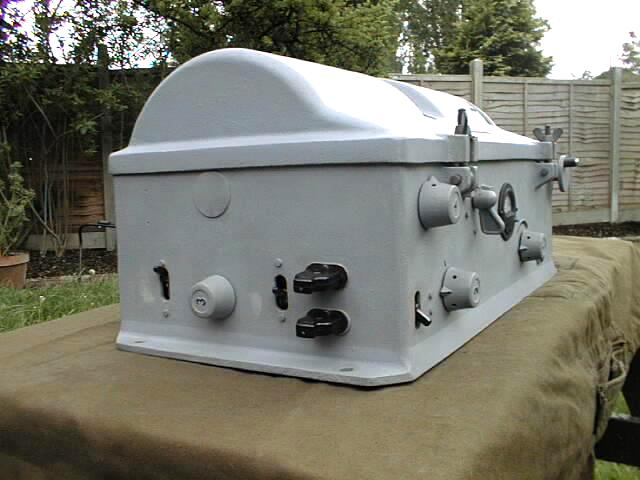

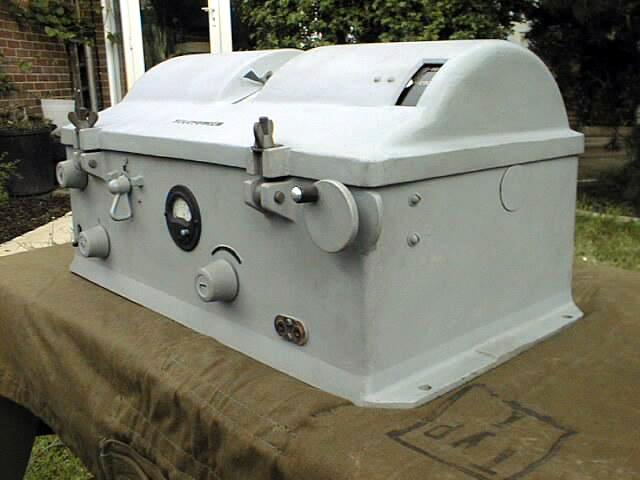

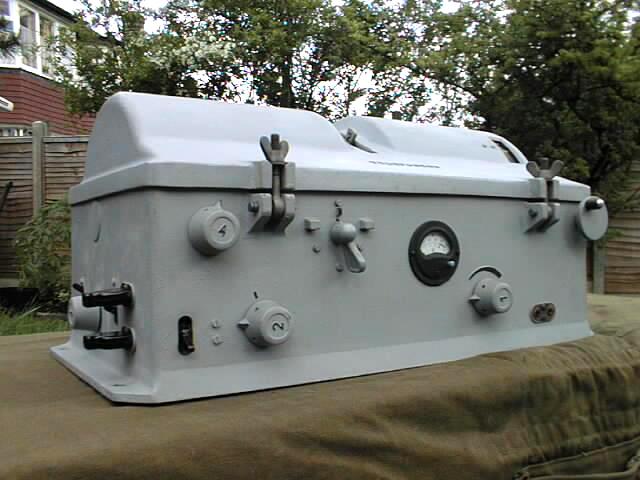

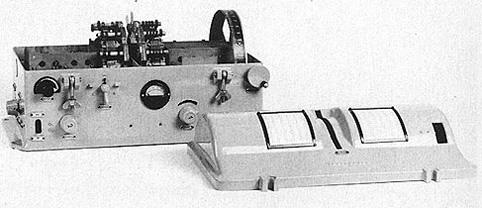

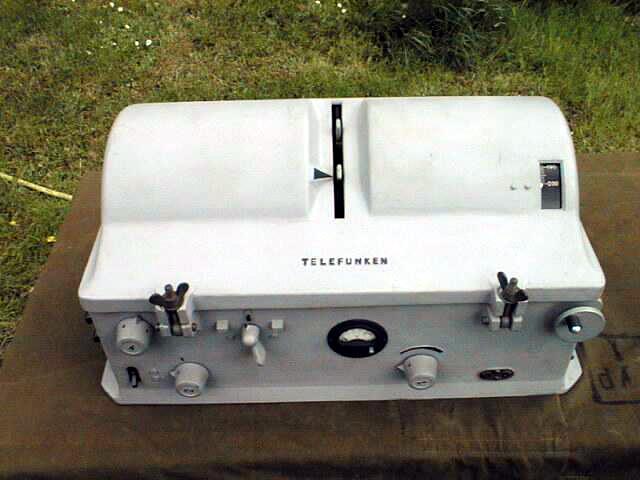

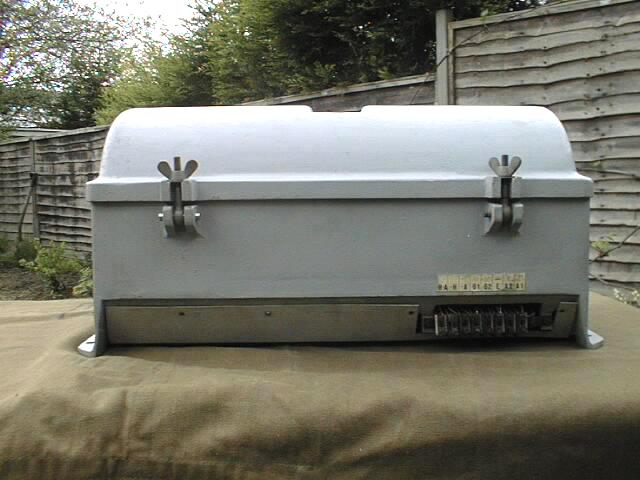

E381 S	E381 S	E381 S	E381 S

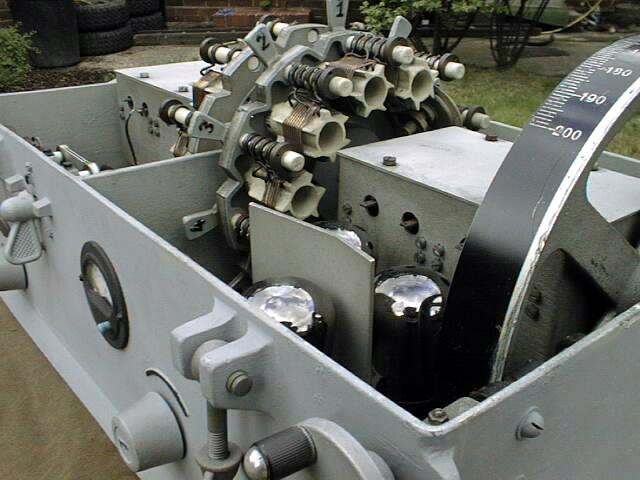

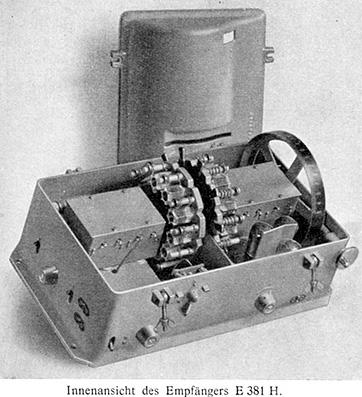

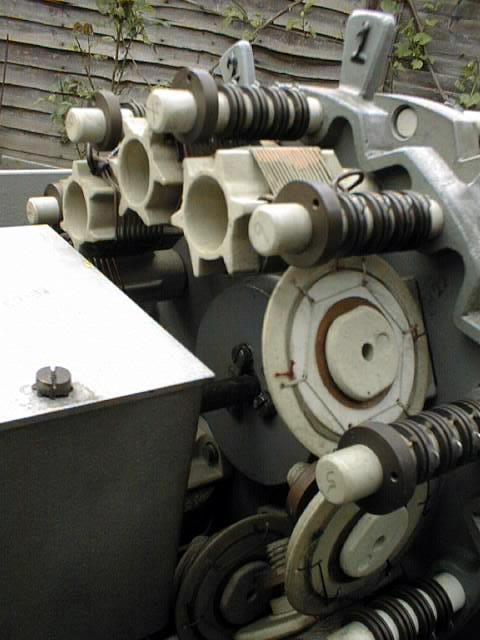

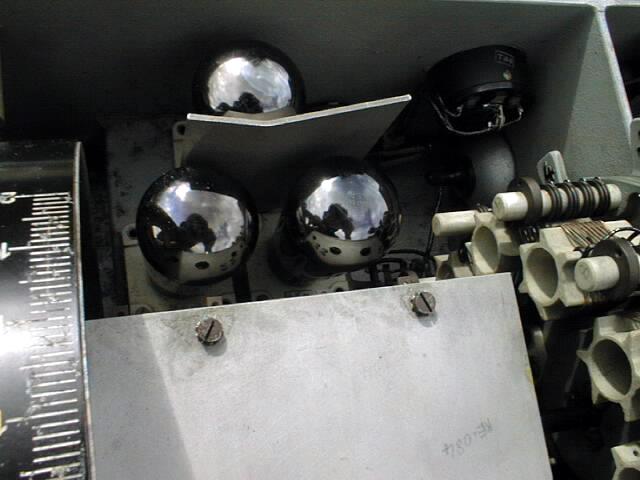

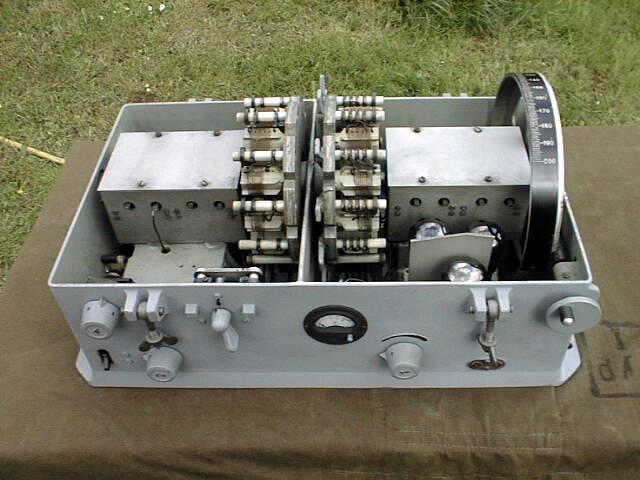

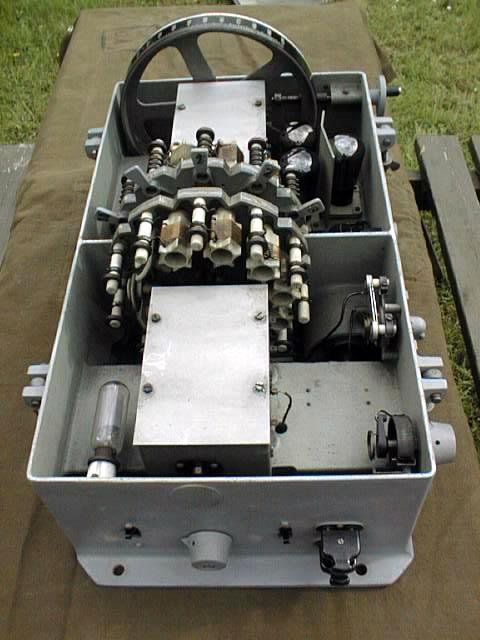

E381 S Internal View	E381 S Internal View	E381 S Internal View	E381 S Internal View

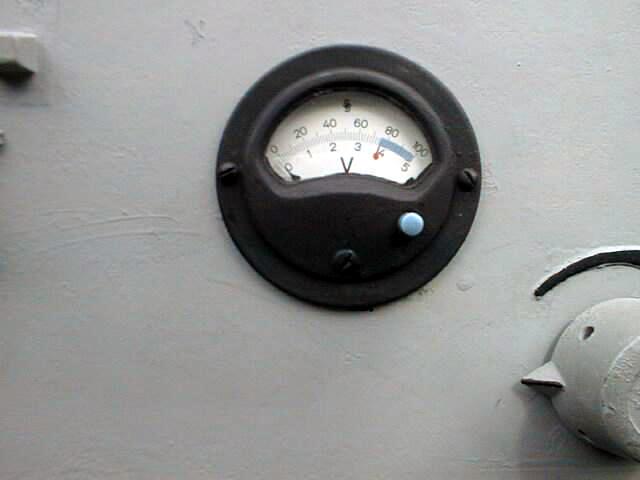

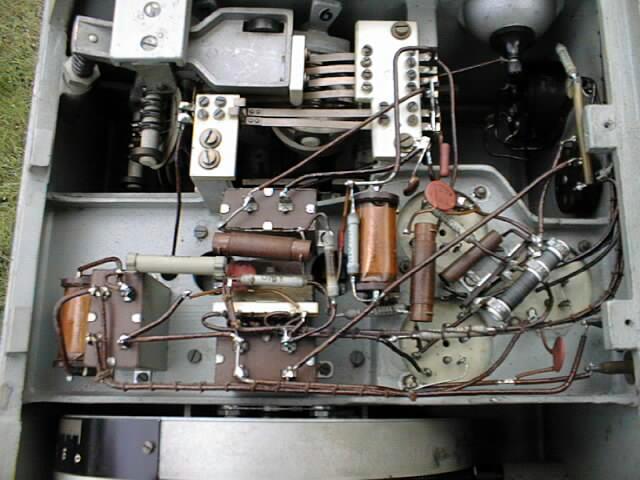

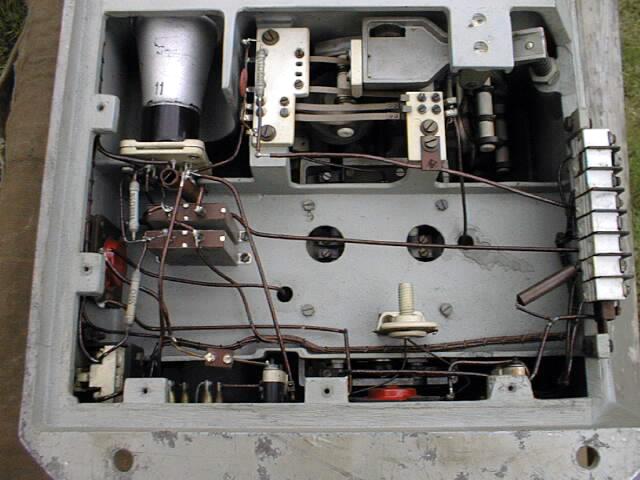

E381 S Meter	E381 S Internal View	E381 S Internal View	E381 S Internal View, Underside

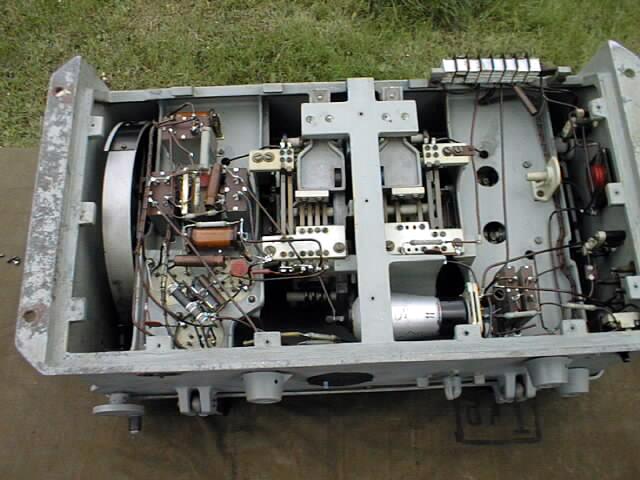

E381 S Internal View, Underside	E381 S Internal View, Underside	Hindenburg's Final Moment
